Современные электрические генераторы работают в условиях сильных магнитных полей и высоких скоростей вращения ротора. Под воздействием переменного магнитного потока в металлических элементах подшипников возникают вихревые, или контурные, токи. Эти токи приводят к локальному нагреву, ускоренному износу и, в ряде случаев, к преждевременному выходу оборудования из строя. Понимание механизмов их возникновения и практических способов снижения их влияния является ключевым фактором повышения надёжности и энергоэффективности генераторных установок.
Физическая природа контурных токов в подшипниках
Когда статор генератора создаёт переменное магнитное поле, часть магнитных линий проникает в металлические части подшипника. Согласно закону Фарадея, в проводящем материале возникает электродвижущая сила, которая заставляет свободные электроны двигаться по замкнутым контурам. Эти замкнутые токи, называемые контурными, взаимодействуют с внешним полем и порождают локальные силы Лоренца, вызывающие тепловыделение.
Сила контурных токов https://www.elec.ru/publications/promyshlennoe-oborudovanie/9189/ зависит от нескольких параметров: проводимости материала, толщины стенок подшипника, частоты магнитного поля и геометрии зазора между статором и ротором. Чем выше частота и проводимость, тем интенсивнее токи и тем выше температура в зоне контакта.

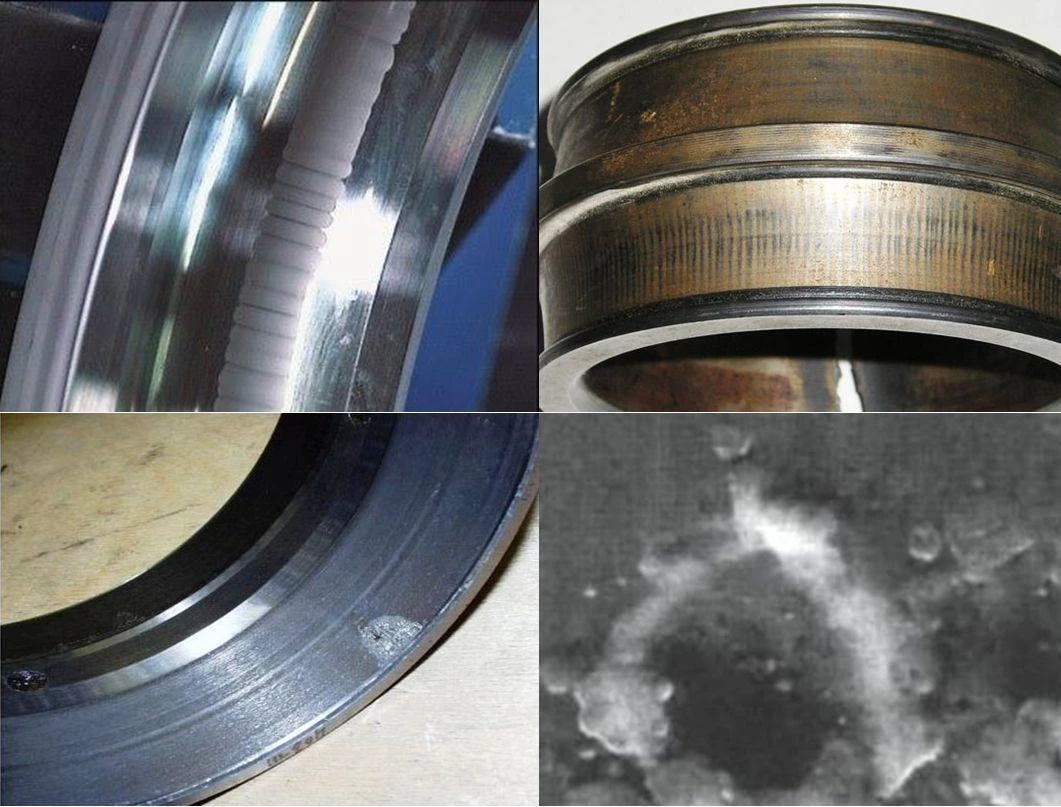

Основные последствия возникновения контурных токов
- Тепловой перегрев: локальное повышение температуры приводит к деградации смазки, изменению размеров подшипника и ускоренному износу.
- Электрическое разрушение изоляции: при длительном воздействии токов может произойти пробой изоляционных покрытий, что приводит к короткому замыканию.
- Уменьшение срока службы: комбинация тепла и механических нагрузок ускоряет появление микротрещин и общее разрушение подшипника.
- Снижение эффективности генератора: рост трения и теплопотерь уменьшает полезную мощность, которую может выдать машина.
Методы снижения контурных токов в подшипниках
Существует широкий набор инженерных решений, позволяющих уменьшить интенсивность вихревых токов. Выбор конкретного подхода зависит от типа генератора, условий эксплуатации и экономических ограничений.
Материальные решения
Переход от традиционных стальных подшипников к керамическим или гибридным вариантам существенно уменьшает проводимость подшипника, а значит, и величину контурных токов. Керамика (например, нитрид алюминия) обладает низкой магнитной проницаемостью и высокой термостойкостью, что делает её идеальной для высокочастотных машин.
Сравнительная таблица материалов подшипников
| Материал | Проводимость (S/m) | Магнитная проницаемость | Температурный диапазон (°C) | Типичные применения |
|---|---|---|---|---|
| Сталь 52100 | 1,0 × 10⁶ | 1,05 µ₀ | -40 ÷ 150 | Турбинные генераторы, промышленные электростанции |
| Керамика (Al₂O₃) | ≈ 1 × 10⁻⁸ | 0,99 µ₀ | -100 ÷ 600 | Лёгкие генераторы, авиационные установки |
| Гибридные (сталь + керамика) | 5,0 × 10⁴ | 1,02 µ₀ | -40 ÷ 250 | Станции с переменной частотой |
Конструктивные решения
Изменение геометрии подшипника позволяет уменьшить площадь, через которую проникает магнитный поток. Наиболее эффективные варианты:
- Установка электромагнитных экранов из ферромагнитных листов между статором и подшипником.
- Применение слоистых конструкций с изоляционными прослойками, разрушающими контурные пути.
- Уменьшение толщины стенок подшипника без потери прочности, что снижает объём проводящего материала.
Технические средства мониторинга
Для своевременного обнаружения аномального нагрева используют инфракрасные камеры и термодатчики, интегрированные в систему контроля состояния генератора. При превышении пороговых значений температура подсказывает необходимость обслуживания или замены подшипника.
Примерный план мониторинга контурных токов
- Установить термодатчики в зоне подшипника с диапазоном измерения 0‑400 °C.
- Настроить пороговое значение 80 °C для раннего предупреждения.
- Включить автоматическую запись температурных кривых в SCADA‑систему.
- Проводить периодический анализ данных и сравнивать с базовыми профилями.
Экономический аспект внедрения решений
Инвестиции в керамические подшипники или системы экранирования требуют первоначального капитального вложения, однако расчётный срок окупаемости часто оказывается коротким. Сокращение простоев, уменьшение расходов на ремонт и повышение общей эффективности генератора позволяют вернуть затраты в течение 1‑3 лет.
Для небольших предприятий целесообразно начать с простых мер: улучшить смазку, установить термодатчики и добавить ферромагнитные пластины. По мере роста нагрузки и частоты эксплуатации можно переходить к более дорогим материалам.
Таблица сравнения затрат и ожидаемой экономии
| Мероприятие | Начальные затраты (тыс. руб.) | Годовая экономия (тыс. руб.) | Ожидаемый срок окупаемости |
|---|---|---|---|
| Улучшенная смазка + термодатчики | 120 | 80 | 1,5 года |
| Ферромагнитный экран | 350 | 200 | 1,75 года |
| Керамический подшипник | 950 | 500 | 1,9 года |
Практические рекомендации по эксплуатации
Для поддержания низкого уровня контурных токов в подшипниках генератора следует соблюдать несколько простых, но эффективных правил:
- Регулярно проверять состояние смазки и при необходимости заменять её на специальные диэлектрические варианты.
- Следить за чистотой поверхности подшипника, устраняя металлическую пыль, которая может усиливать проводимость.
- Проводить балансировку ротора, поскольку вибрации усиливают локальные магнитные поля и способствуют росту контурных токов.
- Обновлять программное обеспечение системы мониторинга, чтобы получать более точные сигналы тревоги.
Сочетание материалов с низкой проводимостью, продуманных конструктивных решений и современной системы контроля позволяет эффективно бороться с контурными токами в подшипниках генератора. Такой комплексный подход гарантирует длительный срок службы оборудования, стабильную производительность и экономию ресурсов, что особенно ценно в условиях растущих требований к энергоэффективности.
Вопрос-ответ
Что такое контурные токи в подшипниках и почему они опасны?
Контурные (или вихревые) токи — это электрические токи, возникающие в металлических элементах подшипника под действием переменного магнитного поля генератора. Они опасны тем, что вызывают локальный перегрев, который приводит к деградации смазки, ускоренному износу, разрушению изоляции и, в конечном итоге, к преждевременному выходу подшипника и всего генератора из строя.
Какие существуют основные способы снижения влияния контурных токов?
Существует три основных подхода. Первый — материальные решения, то есть замена стандартных стальных подшипников на керамические или гибридные, которые обладают значительно меньшей электропроводностью. Второй — конструктивные решения, такие как установка электромагнитных экранов, применение слоистых конструкций с изоляцией или изменение геометрии подшипника. Третий — технический мониторинг с помощью термодатчиков для своевременного обнаружения перегрева.
Насколько экономически оправдано внедрение дорогих решений, таких как керамические подшипники?
Да, это оправдано. Несмотря на высокие первоначальные затраты, такие решения окупаются в среднем за 1-3 года. Экономия достигается за счёт сокращения простоев оборудования, уменьшения расходов на ремонт и замену подшипников, а также повышения общей энергоэффективности генератора за счёт снижения тепловых потерь.
